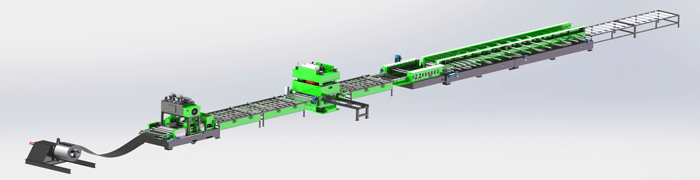

Ang Cable Tray Marking Machine

Ang kagamitan sa itaas ay maingat na idinisenyo ng mga taga-disenyo ng Zhike Qida. Hongshengda Equipment Co., Ltd., at ilang beses na napabuti upang makamit ang compact na istraktura, maliit na bakas ng paa (minimum hanggang 3 metro × 40 metro), maayos na produksyon at mataas na antas ng automation. Mataas (2 tao lang ang kailangan para makapag-operate), at maaaring baguhin ang mga detalye ng produkto (magagawa ito ng dalawang manggagawa sa loob ng humigit-kumulang 30 minuto). Ang kagamitang ito ay maaaring gumawa ng mga single flat sheet o roll material sa loob ng 0.5-2.0 mm.

Ang production line na ito ay maaaring gumawa ng mga cable tray na may iba't ibang mga detalye sa pamamagitan ng pagpapalit ng die upang makumpleto ang pagsuntok, pagbubuo ng roll, at pagsasaayos ng computer. Ang isang hanay ng mga roller ay maaaring kumpletuhin ang iba't ibang mga detalye ng mga produkto ng cable tray. Maaari rin itong gumawa ng mga coil na materyales at iba't ibang bukas na flat na materyales na may iba't ibang lapad at haba. , at may counter.

Ang roll forming main machine ay dumadaan sa naselyohang sheet at cut sheet sa pamamagitan ng 25 pass ng rollers at unti-unting gumulong ito sa tapos na tulay. Binubuo ito ng speed-adjustable AC motor, reducer, high-precision rolling linear guide, kaliwa at kanang transmission box, transverse adjustment mechanism, at roller set. Ang isang hanay ng mga roller ay maaaring kumpletuhin ang tulay na bumubuo ng iba't ibang mga pagtutukoy, at ang iba't-ibang ay maaaring mabago sa pamamagitan ng pagsasaayos ng posisyon ng kaliwa at kanang mga roller. Ang kama at transmission box ay nagpapatibay ng mga welded na istruktura at nakakawala ng stress; ang mga gear ay nagpapatibay ng mga matigas na ibabaw ng ngipin; ang pangunahing istraktura ng makina ay ginawa gamit ang teknolohiya ng forging, na may mas mataas na katumpakan.

Ang roller ay nagpapatibay ng isang pinagsamang istraktura, na may maliit na pagkakaiba sa bilis at bumubuo ng pagtutol, at maliit na pagsusuot sa ibabaw ng steel plate; ang disenyo ng proseso ng roller ay gumagamit ng na-import na software, disenyo ng computer, at pagsusuri ng FEA upang matiyak ang katumpakan ng hugis ng mga bahagi nang hindi kinakamot ang sheet. Ang mga roller ay pineke gamit ang GCr15 at CNC machined pagkatapos ng pangkalahatang pagsusubo. Ang tigas ay maaaring umabot sa HRC58-62; mayroon itong mga katangian ng mataas na lakas, mataas na tigas, mataas na katumpakan, at buhay ng serbisyo. Ang huling anim na bumubuo ng mga roller ay gumagamit ng GR12.

Mga Teknikal na Parameter
