LW-Cable Tray Marking Machine
Ang kagamitan na ito ay sumasakop sa isang maliit na lugar, may mabilis na bilis ng trabaho, servo motor, paghabol sa paggugupit at pagsuntok, staggered cutting, walang basura, makinis na paghiwa, at walang burr!

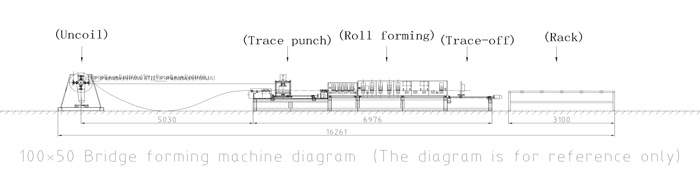

Ang linya ng produksyon na ito ay sumasaklaw sa isang lugar na 17 metro ang haba at 25 metro ang lapad. Ang mga materyales na ginamit ay 110~230mm, ang kapal ay maaaring 0.5~1.2mm, ang bilis ng produksyon ay 30 metro kada minuto, at ang kapangyarihan ng linya ng produksyon ay 30kw
Listahan ng configuration
Serial number |
pangunahing sangkap |
Configuration |
1 |
Uncoiler |
1, Uri ng 300 manual core expansion 2, Passive discharge 3, kapasidad na nagdadala ng 1.5 tonelada 4, May brake function |
2 |
Leveling machine |
1、Unpowered 5-roller leveling (itaas 2 at mas mababang 3) |
3 |
Pagsuntok ng bakas |
1, positibong mekanismo ng feeding code (positibo at negatibong lead screw) 2, Hydraulic pagsuntok 3, Pagsubaybay sa servo 4、Hydraulic system set 5.5+5.5KW |
4 |
pagbuo ng roll |
1、Spindle φ40mm, surface hard chrome plated 2、14 na hanay ng bumubuo ng mga roller 3、Ang host ay nahahati sa 2 seksyon 4.1 set ng plane straightening pagkatapos mabuo 5.Roll material: GCR15 |
5 |
Naputol ang pagsubaybay |
1, Hydraulic cut-off 2, Pagsubaybay sa servo 3、Hydraulic system set 5.5KW |
6 |
Pagbaba ng kargada |
1,1 passive unloading rack |
7 |
Kontrolin ang kabinet |
1. Ang buong linya ay gumagamit ng kontrol ng PLC at touch screen na interface ng tao-machine upang mapagtanto ang pakikipag-ugnayan ng tao-computer. 2. Configuration ng hardware: Power distribution cabinet operation console, manual operation panel at wireless remote control sa tabi ng makina 3. Mode ng pagpapatakbo: manu-mano/awtomatiko. Sa manu-manong estado, maaari itong gumana bilang isang solong makina, na maginhawa para sa pagpapanatili; sa awtomatikong estado, maaari itong gumana sa buong linya; nilagyan ito ng emergency stop button, na madaling pangasiwaan ang mga emerhensiya at tinitiyak ang kaligtasan ng mga kagamitan at operator. |
