100mm-800mm Punching Cable Tray Forming Machine

Ang mga butas-butas na cable tray ay pinakamalawak na ginagamit sa petrolyo, industriya ng kemikal, kuryente, industriya ng ilaw, telebisyon, telekomunikasyon at iba pang larangan. Ito ay may mga pakinabang ng magaan na timbang, malaking kapasidad na nagdadala ng pagkarga, magandang hitsura, simpleng istraktura at madaling pag-install. Angkop para sa pagtayo ng mga kable ng kuryente at paglalagay ng mga kable ng pamamahala. Ito ay angkop din para sa paggawa ng mga punched cable tray na may partikular na simpleng mga hugis at kaayusan. Ipinoposisyon namin ang die sa leveling device upang makumpleto ang pagsuntok ng mga butas ng papag. Kung kinakailangan ang isang malaking bilang ng siksik at hindi regular na mga butas sa pagsuntok, isasaalang-alang namin ang paggamit ng high-power hydraulic press o punch press upang matiyak ang bilis at katatagan ng pagmamanupaktura.

Makipag-ugnayan na E-mail Telepono WhatsApp
detalye ng Produkto


pangunahing sangkap

1、Open winding machine,load-bearing sampung tonelada ng electric hydraulic open rolling machine

2、leveling at cutting machine,13 roller leveling, hydraulic cutting, tray punching Section A high-speed

 3, platform, high-speed platform 2 sanga, frequency conversion control

4、Punch machine,hydraulic system (7.5kw2 sets), mold pneumatic conversion single at double row, oil cylinder heavy engineering cylinder, pag-type (Seksyon ng trademark

 5、 high-speed platform,high-speed platform 2 (1 electric 0.75kw, 1 passive), ang lapad ng positive at reverse wire rod ay inaayos

6、 Roller forming part,spindle φ 80mm, surface coated hard chromium, forming roller 25 row, main nahahati sa 3 sections, 7.5 kW motor 3, extended feed guide position, forming plane straight 1 set, roll material: GCR15, electric feed ( 1.2 kW servo motor 1)

 7, unloading frame,passive unloading rack 2

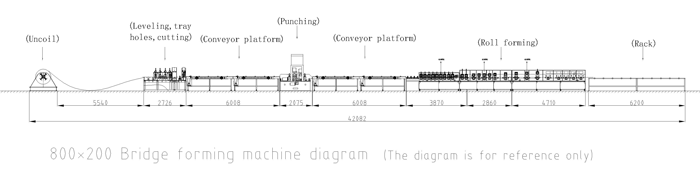

100mm-800mm Punching Cable Tray Forming Machine


100mm-800mm Punching Cable Tray Forming Machine100mm-800mm Punching Cable Tray Forming Machine100mm-800mm Punching Cable Tray Forming Machine100mm-800mm Punching Cable Tray Forming Machine

Mga Teknikal na Parameter

 numero ng order



proyekto

yunit

numerical value

1

Lapad ng materyal

Mm

220~1250mm

2

kapal ng materyal

Mm

0.5~2.0mm

3

kapal ng materyal


Galvanized strip steel / galvanized steel plate

4

Ang bilis ng pagtakbo ng kagamitan

m/min

12 m/min

5

 powe

Kw

75KW
