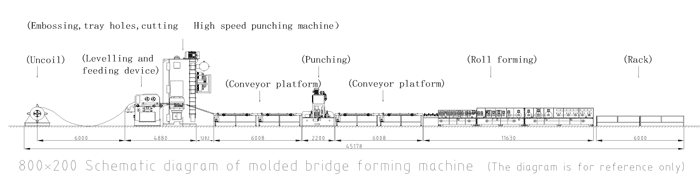

Cable Tray Roll Forming Line
Ang mga plate na ginawa ng kagamitang ito ay nabuo sa isang piraso, gamit ang isang pinagsama-samang sistema ng pagmamanupaktura ng mold stamping. Ang kakaibang one-piece rib material type ay may dalawang R-grooves sa ilalim ng flange, na nagpapahusay sa load-bearing capacity ng flange at wastong pinipigilan ang cable tray na maging hindi matatag. Sa ganitong paraan, maaaring gamitin ang mas manipis na mga plato, na may mas mataas na kapasidad na nagdadala ng pagkarga, na gumaganap ng papel sa pagtitipid ng enerhiya at proteksyon sa kapaligiran! Maaaring i-personalize ang mga produkto ayon sa iyong mga pangangailangan!
Ang kakaibang one-piece rib material type ay may dalawang R-grooves sa ilalim ng flange, na nagpapahusay sa load-bearing capacity ng flange at wastong pinipigilan ang cable tray na maging hindi matatag. Sa ganitong paraan, maaaring gamitin ang mas manipis na mga plato, na may mas mataas na kapasidad na nagdadala ng pagkarga, na gumaganap ng papel sa pagtitipid ng enerhiya at proteksyon sa kapaligiran! Maaaring i-personalize ang mga produkto ayon sa iyong mga pangangailangan!
Serial number |
pangunahing sangkap |
Configuration |
|
1 |
Uncoiler |
1. Hydraulic core expansion 4. Distribution box (frequency conversion control, slow start at slow stop) 2. Electric discharge 5. Hydraulic 3KW set 3. Bearing capacity 12 tonelada |
|
2 |
Servo leveling feeder |
1. Positibong mekanismo ng feeding code (positibo at negatibong lead screw) 2. 9 correction roller, 4 pataas at 5 pababa 3. 4 feeding roller, 2 pataas at 2 pababa 4. Servo feeding |
|
3 |
Pneumatic gantry punch |
1. Pneumatic gantry punch 2. 1 set ng pinagsamang mga tool sa paggiling, mechanically molded 3. Bottom rib at side bulging molding 4. Pallet hole punching 5. Putulin 6. Shock absorbing pad 7. Mold transfer device |
|
4 |
Seksyon Isang high-speed na platform |
1、 1. High-speed platform 6 metro (1 pinapagana, 1 hindi pinapagana) 2、 2. Kontrol sa conversion ng dalas 3, Positibo at negatibong pagsasaayos ng lapad ng tornilyo |
|
5 |
Hydraulic na pagsuntok |
1, Pagsuntok ng butas sa koneksyon 2, Pitong-character na buckle stamping 3, Isang set ng hydraulic system na 7.5KW+7.5KW 4, Punching die: pneumatic switching ng single at double row na mga suntok selyo |
|
6 |
Seksyon B high-speed platform |
1、 1. High-speed platform 6 metro (1 pinapagana, 1 hindi pinapagana) 2、 2. Kontrol sa conversion ng dalas 3, Positibo at negatibong pagsasaayos ng lapad ng tornilyo |
|
7 |
Roll na bumubuo ng bahagi |
1. Spindle φ80mm, surface hard chrome plated 5. Extended feeding guide 2. 35 row ng forming rollers (single at double sides) 6. 1 set ng flat surface straightening pagkatapos mabuo 3. Ang pangunahing makina ay nahahati sa 3 seksyon 7. Roll material: GCR15 4. Mahabang tadyang sa gilid 8. Electric feeding |
|
8 |
Pagbaba ng kargada |
1, 2 passive unloading rack |
|
9 |
Kontrolin ang kabinet |
1. Ang buong linya ay gumagamit ng PLC control at touch screen na interface ng tao-machine para magkaroon ng interaksyon ng tao-computer. 2. Configuration ng hardware: Power distribution cabinet operation console, manual operation panel at wireless remote control sa tabi ng makina 3. Operation mode: manu-mano/awtomatiko. Sa manual na estado, maaari itong gumana bilang isang stand-alone na makina para sa madaling pagpapanatili; sa awtomatikong estado, maaari itong gumana sa buong linya; nilagyan ito ng emergency stop button, na ginagawang madali ang paghawak sa mga emergency at pagtiyak ng kaligtasan ng mga kagamitan at operator. |
