Cable Trunking Roll Forming Machine na May Punch

Ang kagamitang ito ay binubuo ng isang uncoiler - isang leveling feeder - isang malaking toneladang suntok - isang makinang pagsuntok - isang roll forming host. Ang uncoiler ay isang hydraulic core expander at nilagyan ng isang pressing arm para sa madaling operasyon. Ang leveling at feeding machine ay tumpak na makakain ng mga materyales sa suntok. , ang punch machine ay maaaring gamitin sa malalaking toneladang molde upang masuntok ang mga siksik na tadyang ng pampalakas o siksik na mga butas sa papag. Ang punching machine ay sumusuntok sa mga butas sa pagkonekta, pitong-character na butas ng button, atbp. Ang lahat ng mga aksyon ay kinokontrol ng control panel. Ang roll forming host ay binubuo ng 35 axes, na may diameter na Ito ay 80 mm, ang ibabaw ay hard chrome plated, at ang chrome plating kapal ay 0.05 mm. Tiyakin ang mataas na kahusayan, mataas na katumpakan at mataas na flexibility ng linya ng produksyon.

Makipag-ugnayan na

detalye ng Produkto

Ang aming pagmamanupaktura gamit nagpapatibay nakatataas automation agham at ay sa isang posisyon sa makilala a ganap nakakompyuter pagmamanupaktura proseso. Ang gamit ay nakasuot kasama nakatataas elektrikal pamahalaan mga istruktura at mekanikal na mga sistema ng paghahatid, na maaaring makilala isang pares ng mga sistema mga hakbang tulad ng nakakompyuter pagputol, baluktot, at pagbuo ng mga cable tray. Automated pagmamanupaktura hindi ngayon lamang nagpapabuti pagmamanupaktura kahusayan, gayunpaman dagdag pa binabawasan ang paggawa lalim at sinisiguro ang balanse ng kalidad ng produkto.

Pangalawa, ang aming pagmamanupaktura gamit ay labis-labis madaling ibagay at nababaluktot. Ang gamit pwede umayos higit sa iilan mga parameter alinsunod sa mga kinakailangan ng produkto, tulad ng haba, lapad, taas, anggulo ng baluktot, atbp. Samakatuwid, kung gumagawa ka ng mga cable tray ng naiiba mga pagtutukoy, o binabago produkto mga pattern at mga modelo, ang aming mga kasangkapan maaaring matugunan ang iyong mga pangangailangan. Ang kakayahang umangkop na ito dagdag pa kayang mga kliyente kasama dagdag mga pagpipilian at pagiging mapagkumpitensya sa merkado.

Bilang karagdagan, ang aming pagmamanupaktura mga kasangkapan facet sobra-sobra katumpakan at katatagan. Ang mga kasangkapan gumagamit ng nakatataas mga sensor at manipulahin mga istruktura sa umani tiyak pamahalaan sa laki, anyo at saloobin ng cable tray. Ang cable tray na ginawa ay may benepisyo ng regular sukat at tama anggulo, na maaari tama pagandahin gusali pagiging epektibo at set up kalidad.

Sa wakas, ang aming pagmamanupaktura mga kasangkapan ay dinisenyo na may seguridad at pagiging maaasahan sa isip. Ang mga kasangkapan ay nakahanda kasama medyo marami seguridad kaligtasan mga aparato, tulad ng nagtatanggol mga takip, emergency wakas switch, atbp., sa siguraduhin ang seguridad ng mga operator. Sa magkapareho oras, ang gamit nagpapatibay pangmatagalan mga sangkap at istruktura plano sa siguraduhin mo ang balanse at mahaba mga pamumuhay ng kagamitan.

Kung susumahin, ang aming pagmamanupaktura gamit dalubhasa sa pagmamanupaktura ng maliit na laki ng mga cable tray ay may benepisyo ng sobra-sobra kahusayan, katumpakan, kakayahang umangkop, sobra-sobra katumpakan at katatagan. Maging ito ay sa larangan ng kapangyarihan, komunikasyon, transportasyon, atbp., magagawa mo makuha katangi-tangi mga cable tray sa pamamagitan ng aming kagamitan, pagandahin kahusayan sa trabaho, i-minimize gastos, at muwebles matibay tumulong para sa iyong mga proyekto.

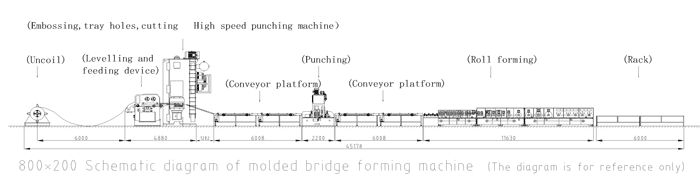

Cable Trunking Roll Forming Machine With Punch

Mga Teknikal na Parameter

Serial number	pangunahing sangkap	Configuration
1	Uncoiler	1. Hydraulic core expansion 4. Distribution box (frequency conversion control, slow start at slow stop) 2. Electric discharge 5. Hydraulic 3KW set 3. Bearing capacity 12 tonelada
2	Servo leveling feeder	1, Positibong mekanismo ng feeding code (positibo at negatibong lead screw) 2、9 correction roller, 4 pataas at 5 pababa 3, 4 feeding roller, 2 pataas at 2 pababa 4, pagpapakain ng servo
3	Pneumatic gantry punch	1, Pneumatic gantry punch 2、1 set ng pinagsamang mga tool sa paggiling, mekanikal na hinulma 3、Ibabang tadyang at nakaumbok na paghubog sa gilid 4、Pallet hole punching 5, Putulin 6、Shock absorbing pad 7, aparato sa paglilipat ng amag
4	Seksyon Isang high-speed na platform	1、 High-speed platform 6 metro (1 pinapagana, 1 hindi pinapagana) 2, Kontrol ng conversion ng dalas 3, Positibo at negatibong pagsasaayos ng lapad ng tornilyo
5	Hydraulic na pagsuntok	1, Pagsuntok ng butas sa koneksyon 2, Pitong-character na buckle stamping 3, Isang set ng hydraulic system na 7.5KW+7.5KW 4, Punching die: pneumatic switching ng single at double row na mga suntok selyo
6	Seksyon B high-speed platform	1, High-speed platform 6 metro (1 pinapagana, 1 hindi pinapagana) 2, Kontrol ng conversion ng dalas 3, Positibo at negatibong pagsasaayos ng lapad ng tornilyo
7	Roll na bumubuo ng bahagi	1, Spindle φ80mm, surface hard chrome plated 5. Extended feeding guide 2、35 row ng forming rollers (single at double sides) 6. 1 set ng flat surface straightening pagkatapos mabuo 3, Ang pangunahing makina ay nahahati sa 3 seksyon 7. Roll material: GCR15 4, Mahabang tadyang sa gilid 8. Electric feeding
8	Pagbaba ng kargada	1, 2 passive unloading rack
9	Kontrolin ang kabinet	1, Ang buong linya ay gumagamit ng kontrol ng PLC at touch screen na interface ng tao-machine upang mapagtanto ang pakikipag-ugnayan ng tao-computer. 2, configuration ng hardware: Power distribution cabinet operation console, manual operation panel at wireless remote control sa tabi ng makina 3, Mode ng pagpapatakbo: manu-mano/awtomatiko. Sa manual na estado, maaari itong gumana bilang isang stand-alone na makina para sa madaling pagpapanatili; sa awtomatikong estado, maaari itong gumana sa buong linya; nilagyan ito ng emergency stop button, na ginagawang madali ang paghawak sa mga emergency at pagtiyak ng kaligtasan ng mga kagamitan at operator.
